Indledning

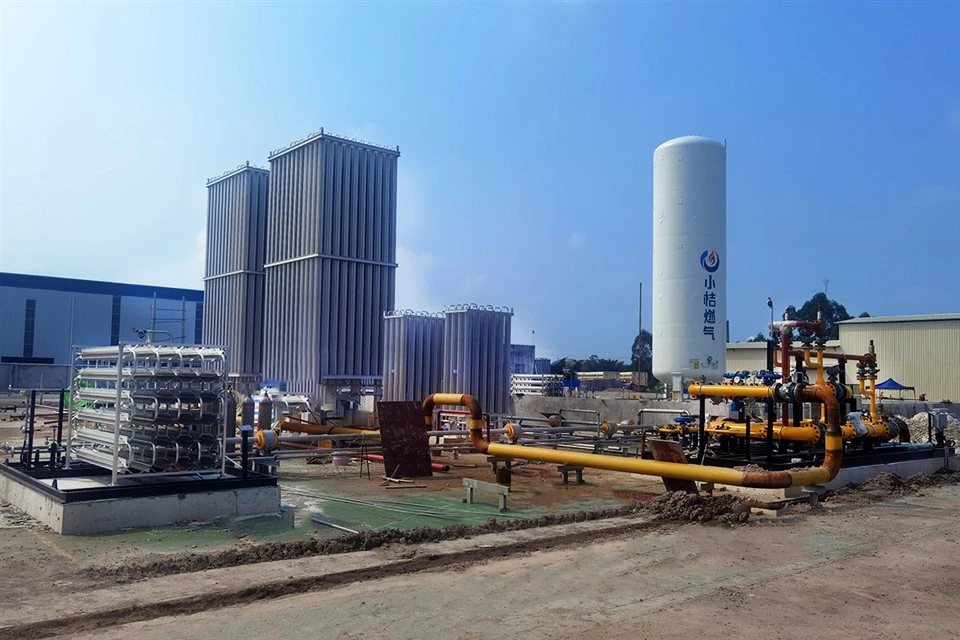

LNG Vaporization Station Equipment er en industriel termisk-trykreguleringsinstallation, der omdanner flydende naturgas fra sin flydende tilstand tilbage til sin gasform ved omgivende temperaturer.
Produktspecifikation
|
Kategori |
Nøglespecifikation |
|
Ambient Air Vaporizer (AAV) |
Dobbelt-bankdesign, 8-fin aluminiumsekstrudering |
|
Forced Draft Vaporizer |
Ekstern luftstrøm-assisteret fordampningssystem |
|
Vandbadevaporizer |
Termisk styret vandkredsløbsvarmesystem |
|
Materialer (kryogen vej) |
6063-T5 aluminium / 316L rustfrit stål |
|
Anti-frostdrift |
4–8 timers automatisk bankskiftecyklus |
|
Finneafstandsdesign |
80–120 mm variabel indløbsafstand |
|
Termisk stødmodstand |
Op til 180 graders hurtig temperaturgradienttolerance |
Produktparametre
|
Kategori |
Nøglespecifikation |
|
Flowkapacitetsområde |
1.000 – 40.000 Nm³/h pr |
|
Indstillinger for trykvurdering |
40 / 100 / op til 350 bar systemer |
|
MAWP teststandard |
1,5 × MAWP hydrostatisk tryktest |
|
Trykfald |
< 0.05 MPa at full design flow |
|
Turndown-forhold |
10:1 operationel fleksibilitet |
|
Modulær udvidelse |
Multi-skalerbar arkitektur |
|
MOQ |
Fra 1 glideenhed |
Vigtige systemfunktioner
Integreret nøglefærdigt glidedesign:Præ-fremstillede stålslids, der kombinerer fordampermanifolder, reguleringsløkker, filtrering og måling inden for en enkelt 12 m × 2,4 m ramme (til standard 5.000 Nm³/h-stationer). Dette kompakte design minimerer-betonfundamentarbejde på stedet.
Dobbelt-trykregulering:En 1+1 redundant aktiv/monitor-konfiguration, der bruger Fisher- eller Tartarini-ventiler. Tillader fuld online vedligeholdelse og inspektion uden nedstrøms flowafbrydelse eller nedlukning af anlægget.
Måling af skattemæssig depotoverførsel:Temperatur- og tryk-kompenserede turbine- eller ultralydsflowmålere leverer ±0,5 % nøjagtighed. Fuldt i overensstemmelse med OIML/MID lovlige metrologistandarder for direkte kommerciel fakturering.
Duplex koalescerende filtrering:Parallelt duplex-system konfigureret med 5-mikron glasfiberelementer og en 3-vejs omskifterventil, der muliggør udskiftning af filterelementer uden nedetid under kontinuerlig anlægsdrift.
Sikkerhedssystemer
SCADA-Klar automatisering
Udstyret med Siemens S7-1500 eller Allen-Bradley CompactLogix PLC'er, der understøtter native Modbus TCP/IP eller Profinet, hvilket sikrer problemfri integration i anlæggets eksisterende distribuerede kontrolsystem (DCS).
Dobbelt-lags overtryk
Hurtigt-virkende pneumatisk Slam-Slukventiler (ESV) isolerer nedstrømsnetværket inden for mindre end eller lig med 2,0 sekunder, hvis nedstrøms trykspidser eller gastemperatur falder til under -10 grader, hvilket forhindrer katastrofale sprøde brud på nedstrøms kulstofstålrør.
SIL 2 certificeret sikkerhedsinstrumentering
Uafhængigt sikkerhedsinstrumenteret system (SIS), der bruger 1oo2 stemmelogik på tværs af dobbelte-redundante PT100-temperaturtransmittere og 4-20 mA tryksensorer for at eliminere enkelt-punktsfejl.
Uninterruptible Power Supply (UPS)
Intern 24 VDC batteribackup garanterer 120 minutters kontinuerlig fjerntelemetri, PLC-drift og nødventilaktivering under strømsvigt på hovednettet.
Overholdelse og certificeringer
Alle trykbeholdere og rør er designet, fremstillet og certificeret i nøje overensstemmelse med ASME Section VIII Division 1, EN 13445 og PED 2014/68/EU.
100 % radiografisk test (RT) på kryogene svejsninger, 4-timers hydrostatisk tryktest ved 1,5× designtryk og heliumlækagetest. Fuld materialesporbarhed leveres via EN 10204 3.1-certificering.
Strukturelle glidesko er certificeret til IBC Zone 4 og Eurocode 8 seismiske klassificeringer, der modstår vedvarende vindbelastninger op til 160 km/t.
C4/C5 Marine-Korrosionsbeskyttelse: Varm-galvaniseret ramme (ISO 1461, minimum 85 µm belægningstykkelse) med SS316-fastgørelseselementer eliminerer behovet for-ommaling på stedet i stærkt korrosive kyst- eller industrimiljøer.
Variable finneafstandsprofiler forhindrer is, der danner bro over tilstødende rør, og opretholder 100 % nominel termisk effektivitet under kontinuerlige vinterdrift under-nul.
Support på-idriftsættelse på stedet
Fabriksaccepttest (FAT)
100 % før-forsendelsesvalidering på vores facilitet, herunder omfattende I/O-sløjfetjek, pneumatiske trykholdtests og kontrollogiksimulering.
On{0}}Idriftsættelse på stedet (SAT)
Udrulning af OEM-certificerede feltingeniører til at overvåge forankring, pipelinetilknytning-, afsluttende webstedsaccepttest og kontrolleret kryogen nedkøling-.
Teknisk overdragelse og træning
Strukturerede, praktiske-træningsmoduler for anlægsoperatører, der dækker PLC-diagnostik, regulatorkalibrering og manuel nulstilling af sikkerhedssløjfe/ESV.
FAQ
Q: Hvad er den typiske levetid for LNG-fordampningsstationudstyret?
A: Standard designlevetid er 15-20 år under kontinuerlig industriel drift. Kritiske kryogene komponenter såsom aluminiumfinnebanker inspiceres typisk hvert 5. år og udskiftes kun, hvis den termiske effektivitet falder til under 85 %.
Q: Hvad er den forventede idriftsættelsestid efter levering af udstyr?
A: Et standard 5.000–10.000 Nm³/h glidesystem kræver 10–18 dage for fuld-installation og idriftsættelse på stedet. Dette inkluderer mekanisk tilslutning, koldcirkulationstestning og fuld SIS-sikkerhedsløkkevalidering.
Q: Hvor ofte kræver systemet planlagte vedligeholdelsesnedlukninger?
A: Planlagt vedligeholdelse er generelt påkrævet en gang hver 6.-9. måned afhængigt af LNG-urenhedsniveauer. Hvert vedligeholdelsesvindue varer typisk 8-16 timer uden at påvirke opstrøms LNG-lagringsoperationer.
Spørgsmål: Hvad er det gennemsnitlige strømforbrug for fordampersystemet med tvungen træk?
Sv: Systemer med tvungen træk bruger typisk 18-45 kW pr. fordampningsudskridning, afhængigt af luftstrømsbehov og omgivelsestemperatur. Energiforbruget topper under vinterdrift, når den omgivende lufttemperatur falder til under -5 grader.
Spørgsmål: Giver du rigtige operationelle projektreferencer?
A: Ja, standardinstallationer omfatter industrielle gasdistributionsstationer og peak{0}}barberende LNG-genforgasningsterminaler. Typiske installationer fungerer i miljøer, der spænder fra -30 grader kolde områder til kystnære zoner med høj-fugtighed.
Q: Hvad er den garanterede oppetid for fordampningsstationen?
Sv: Under normale driftsforhold er systemtilgængeligheden designet til at overstige 99,2 % årligt. Redundant ventilkonfiguration og dobbelt-fordamperskift muliggør kontinuerlig drift under vedligeholdelsescyklusser.
Q: Hvad er inkluderet i garantiperioden?
A: Udstyret er typisk dækket af en 24-måneders garanti fra datoen for idriftsættelse. Kryogene varmevekslermoduler og kontrolsystemer inkluderer udvidet valgfri dækning op til 60 måneder under serviceaftale.
Q: Hvor hurtigt kan reservedele leveres i tilfælde af fejl?
A: Kritiske reservedele såsom kontrolventiler og sensorer er typisk tilgængelige inden for 48-72 timer via regional lagerforsendelse. Ikke-kritiske mekaniske komponenter leveres inden for 7-14 arbejdsdage.
Q: Hvad er den typiske driftsomkostningsstruktur for livscyklus?
A: Årlige driftsomkostninger er hovedsageligt drevet af elektricitet til tvungen træksystemer og periodisk ventilvedligeholdelse. For en 10.000 Nm³/t station er typisk OPEX 2–4 % af den oprindelige CAPEX om året.
Q: Kan systemet fungere under ekstreme vinterforhold?
A: Ja, systemet er designet til kontinuerlig drift ned til -40 graders omgivelsestemperatur. Anti-frostcykling og dobbelt-bankskift sikrer stabil fordampningseffektivitet selv under længerevarende drift under-nul.
